液壓系統在小型平面磨床中的應用

2018-04-22 11:32

液壓系統在小型平面磨床中的應用

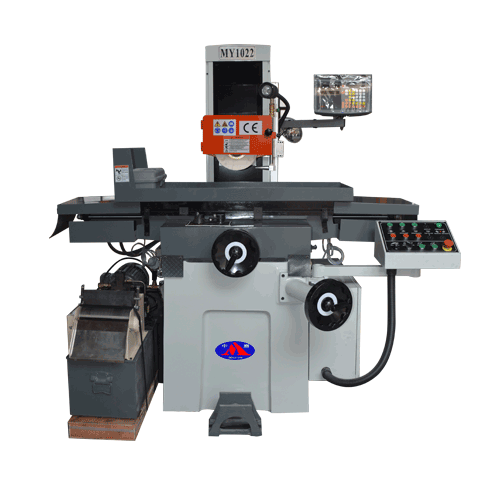

MY1022平面磨床

一、概述:

隨著我國機械工業的不斷發展和機械產品的轉型升級,產品的更新換代與日俱增,小平磨行業也和其他機械產品一樣走上了與國際接軌的快車道,在國際國內市場占有一席地位,小平磨之所以有較強的生命力,與其廣泛采用液壓系統提升產品當次有著密不可分的關系,那么,應用于小型平面磨床磨床的液壓系統,有那幾個部分組成,各部分在平面磨床工作中的作用如何?

二、平磨液壓系統的組成及作用

1、液壓系統的工作原理

液壓系統的工作原理是:電機帶動油泵旋轉,泵從油中吸油后打油,將機械能轉化為液壓油的壓力能,液壓油通過機械式磨床閥轉換控制油缸,實現了方向、速度的變化、從而控制了小型平面磨床工作臺的方向變換、力量的大小及速度的快慢,推動各種液壓機械做功。

2、液壓系統各部分組成

液壓站又稱液壓泵站,是獨立的液壓裝置,它按驅動裝置(主機)要求供油,并控制油流的壓力和流量,是液壓系統的動力源,用戶購買后只要將液壓站與磨床主機上的執行機構(磨床閥)用油管相連,液壓機械即可實現各種規定的動作、工作循環。

平面磨床液壓系統是由泵裝置、控制裝置、油箱、電氣盒組合而成。各部件用如下:

a、 泵裝有電機和油泵組成,通常應用在小型平面磨床的油泵有兩種:一種50T定量葉片泵,一種是PVF變量葉片泵,它是液壓站的動力源,機械能轉化為液壓油的動力能。

b、  是由機械式液壓控制閥及通道體組合而成。它對液壓油實行方向、流量調節,是連接液壓站與機床的中間環節。       D、電器盒——分兩種形式。一種設置外接引線的端子板;一種是與機床電器箱主合配置了全套控制電器。

大豐中磨數控機床和液壓平面磨床專用液壓站,結構緊湊,堅固耐用,工作穩定性好,可靠性高,特別適合動態載荷及于粉塵環境下的長期使用。還可依據客戶平面磨床使用的具體需要設計開發專用液壓站等液壓系統。

三、小型平面磨床液壓系統的展望

隨著機械產品調整和產品升級換代步伐的加快,給液壓平面磨床產品的提升提供了良機,我們正在應用更先進的系統(電動系統、PLC程控系統、CNC數控系統),給合液壓系統,對現有小型液壓平面磨床進行脫胎換骨技術改造,實現產品的程控化,為提高產品效率,降低加工成本,提供客戶滿意的產品。
